Description
عناوين محسّنة لمُحسّنات محرّكات محرّكات البحث (SEO) باللغة العربية
- Honeywell FC-TSAI-1620M: وحدة تجميع إنهاء حقل الإدخال التناظري لنظام Safety Manager
- إدخال تناظري آمن: Honeywell FC-TSAI-1620M لـ 16 قناة 4-20mA/0-5V
- Honeywell FC-TSAI-1620M: وحدة واجهة المستشعر الدقيقة للمواقع الخطرة
- شراء Honeywell FC-TSAI-1620M: وحدة FTA أصلية لنظام Honeywell Safety Manager
- دليل Honeywell FC-TSAI-1620M: فهم وظيفة وحدة الإدخال التناظري الآمنة
- استبدال Honeywell FC-TSAI-1620M: صيانة وترقية مكونات نظام السلامة
- Honeywell FC-TSAI-1620M: موثوقية عالية ودقة في تحويل الإشارات التناظرية
- تحسين أمان العمليات: كيف تُعزّز Honeywell FC-TSAI-1620M مراقبة المستشعرات
- Honeywell FC-TSAI-1620M جديدة: وحدة إنهاء ميدانية 16 قناة مع دعم SIL 3
- أفضل سعر لـ Honeywell FC-TSAI-1620M: وحدة Honeywell I/O لتطبيقات السلامة الصناعية
وصف موجز للمنتج

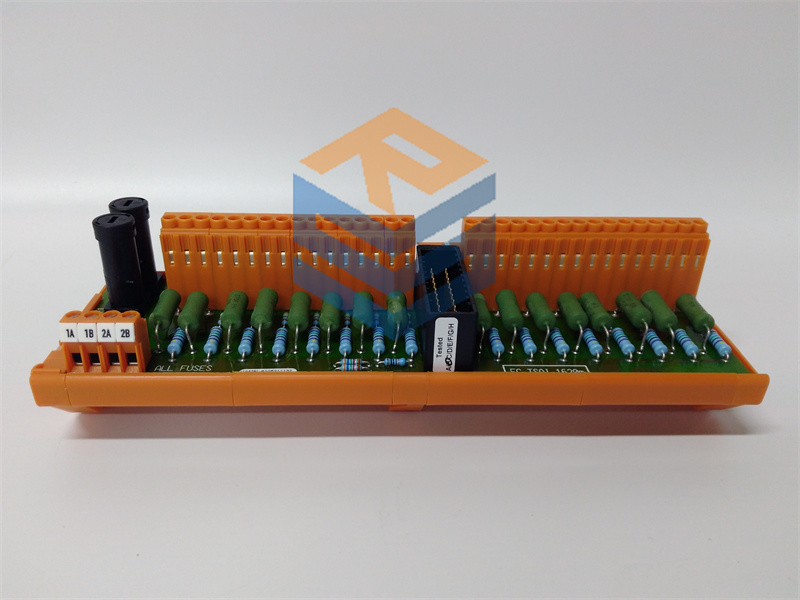

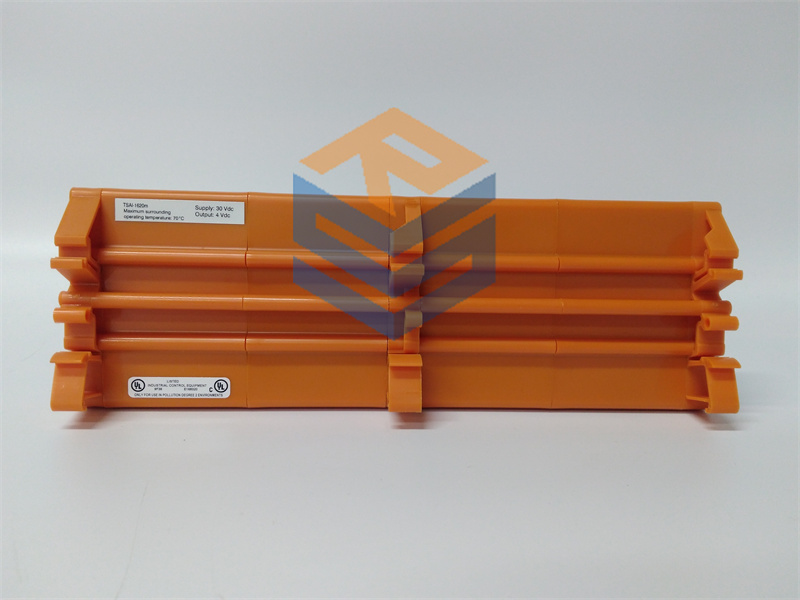

Honeywell FC-TSAI-1620M هي وحدة تجميع إنهاء حقل (Field Termination Assembly – FTA) مصممة خصيصًا لتوفير واجهة آمنة ودقيقة بين المستشعرات التناظرية الميدانية ووحدة الإدخال التناظري عالية الكثافة (مثل SAI-1620m) في نظام Honeywell Safety Manager. تدعم هذه الوحدة 16 قناة إدخال تناظري، وتستقبل إشارات قياسية مثل 4-20mA و0-5V من مجموعة واسعة من أجهزة الاستشعار (مثل مستشعرات درجة الحرارة والضغط والتدفق). تتميز بدقة عالية، وتوزيع للطاقة للمرسلات، وقدرة على العمل في المواقع الخطرة (Class I, Division 2)، مما يضمن جمع بيانات العمليات الهامة بأمان وموثوقية في تطبيقات السلامة.
- نوع المنتج: وحدة تجميع إنهاء حقل (Field Termination Assembly – FTA) للإدخال التناظري.
- الشركة المصنعة: Honeywell.
- رقم الموديل: FC-TSAI-1620M.
- الوظيفة الأساسية: ربط المستشعرات التناظرية الميدانية بوحدة الإدخال التناظري الآمنة، وتحويل الإشارات، وتوزيع الطاقة.
- الميزات: 16 قناة إدخال تناظري، دعم 4-20mA و 0-5V (وأحيانًا الثرموكوبلات)، دقة عالية (0.1%)، متوافق مع المواقع الخطرة Class I, Division 2، يدعم نظام Honeywell Safety Manager.
وصف المنتج التفصيلي
في عالم الأتمتة الصناعية، لا يمكن المبالغة في أهمية دمج البيانات الحسية من الأجهزة الميدانية في نظام التحكم. وعندما يتعلق الأمر بالتطبيقات الحساسة للسلامة، تصبح الدقة والموثوقية المطلقة أمرًا حيويًا. هذا هو المكان الذي تتألق فيه Honeywell FC-TSAI-1620M. هذه الوحدة هي جسر آمن يربط بين عالم المستشعرات المادية وعقل نظام التحكم، مما يضمن أن الإشارات الحيوية من الأجهزة مثل مستشعرات درجة الحرارة والضغط والتدفق تُترجم بدقة وتُرسل بأمان لمعالجتها في نظام السلامة.
تخيل منشأة صناعية حيث يمكن أن تؤدي أي قراءة خاطئة أو عطل في المستشعر إلى عواقب كارثية. تقوم المستشعرات في الحقل بإرسال إشارات تناظرية (مثل 4-20mA أو 0-5V) تمثل قيمًا حقيقية لمتغيرات العملية. تستقبل وحدة FC-TSAI-1620M هذه الإشارات عبر قنواتها الـ 16. لا تقتصر وظيفتها على التوصيل فحسب، بل تقوم أيضًا بتحويل هذه الإشارات إلى مستويات جهد مناسبة لوحدة الإدخال التناظري الآمنة (SAI-1620m) في نظام Honeywell Safety Manager. بالإضافة إلى ذلك، فإنها توفر توزيعًا للطاقة للمرسلات السلبية في الحلقة، مع قيود للجهد والتيار للامتثال لمتطلبات السلامة في المواقع الخطرة (Class I, Division 2). لقد رأيت كيف أن هذه الوحدات تُمكن المنشآت من تحقيق مستوى عالٍ من السلامة التشغيلية والامتثال للمعايير الصارمة مثل SIL 3.
من وجهة نظر مهندس الأتمتة والسلامة، توفر Honeywell FC-TSAI-1620M مرونة كبيرة وميزات أمان متقدمة. تدعم قنوات الإدخال الـ 16، المنظمة في مجموعتين (8 قنوات لكل مجموعة)، مجموعة متنوعة من أنواع المستشعرات. كما أن دقتها العالية (0.1%) تضمن أن البيانات التي يتلقاها نظام التحكم تمثل بدقة ظروف العملية الفعلية. هذه الوحدة مصممة للعمل في بيئات صناعية قاسية، مع نطاق واسع لدرجة حرارة التشغيل ورطوبة عالية، وتتميز بتصميم قوي يضمن الموثوقية على المدى الطويل. يسهل تصميمها القابل للإنهاء في الحقل الأسلاك والتركيب، مما يوفر وقتًا وجهدًا أثناء النشر والصيانة.
أما من منظور مدير المشروع أو المسؤول عن السلامة، فإن الاستثمار في FC-TSAI-1620M هو استثمار في حماية الأرواح والأصول. بفضل شهادات السلامة مثل SIL 3 وقدراتها التشخيصية المتكاملة، فإنها تقلل بشكل كبير من مخاطر الأخطاء المرتبطة بالإدخال التناظري. يترجم ذلك إلى تقليل التوقفات غير المخطط لها، وتحسين كفاءة التشغيل، والامتثال للوائح السلامة الصارمة. إنها مكون لا غنى عنه لأي نظام أمان وظيفي يتطلب قياسات تناظرية موثوقة ودقيقة.
الميزات الأساسية والفوائد
ما الذي يجعل Honeywell FC-TSAI-1620M وحدة إدخال تناظري حيوية؟
- 16 قناة إدخال تناظري: توفر كثافة عالية من الإدخال في وحدة واحدة، مما يقلل من المساحة المطلوبة في الخزانة ويقلل من تعقيد الأسلاك.
- دعم أنواع إدخال متعددة: تستقبل إشارات قياسية مثل 0/4-20mA و 0-5V، مما يجعلها متوافقة مع مجموعة واسعة من أجهزة الاستشعار.
- دقة عالية: دقة 0.1% لضمان تحويل دقيق للإشارات من المستشعرات إلى بيانات لنظام التحكم.
- تصميم قابل للإنهاء في الحقل (Field-Terminable Design): يسهل توصيل أسلاك المستشعرات الميدانية بشكل مباشر وآمن إلى الوحدة عبر أطراف براغي.
- مناسبة للمواقع الخطرة: مصممة للاستخدام في تطبيقات Class I, Division 2، مما يوفر حلاً آمنًا في البيئات القابلة للاشتعال أو المتفجرة.
- توزيع الطاقة مع تحديد التيار/الجهد: توفر الطاقة للمرسلات السلبية في الحلقة مع حماية مدمجة.
- متوافقة مع نظام Honeywell Safety Manager: تندمج بسلاسة مع نظام السلامة الرائد من Honeywell.
- مراقبة الطاقة الخارجية: القدرة على مراقبة الطاقة الخارجية المتصلة بوحدة FTA.
- حماية القنوات المنفصلة: كل مجموعة من 8 قنوات محمية بفيوز 315mA، مما يمنع انتشار الأعطال.
- تصميم قوي وموثوق: تتحمل الظروف البيئية القاسية، مما يضمن أداءً مستقرًا على المدى الطويل.
- شهادة SIL 3 (في النظام): تساهم في تحقيق مستويات تكامل السلامة العالية للنظام ككل.
المواصفات الفنية
| الميزة التقنية | القيمة |
|---|---|
| نوع المنتج | وحدة تجميع إنهاء حقل (FTA) للإدخال التناظري |
| رقم الموديل | FC-TSAI-1620M |
| الشركة المصنعة | Honeywell |
| عدد القنوات | 16 قناة إدخال تناظري (مجموعتان من 8 قنوات بـ 0V مشترك) |
| أنواع الإدخال المدعومة | 0-20mA، 4-20mA، 0-5V (وبعض المصادر تشير إلى الثرموكوبلات) |
| نطاق جهد الإدخال | 0-22mA / 0-5.5V (بدون تشخيص الخط)؛ 4-22mA / 1-5.5V (مع تشخيص الخط) |
| مقاومة الإدخال | 250 أوم (±1%) (لـ 4-20mA)، ≥ 100k أوم (لـ 0-5V) |
| جهد الخرج لوحدة SAI-1620m | 0-4 VDC |
| الدقة | 0.10% (0.1% من المقياس الكامل) |
| الفيوزات | 315mA (تأخير بطيء – slow-acting) لكل مجموعة 8 قنوات |
| متطلبات الطاقة | 30VDC خارجي، 3mA (بدون أحمال حلقة الإدخال) |
| أقصى تيار للمرسل | < 120mA @ 30VDC لكل قناة (للمرسلات السلبية) |
| جهد التشغيل | 24VDC داخلي (يُستمد من لوحة الظهر للنظام) |
| تبديد الطاقة | أقل من 20mA استهلاك تيار (نموذجي) |
| أبعاد الوحدة (الطول × العرض × الارتفاع) | 210 ملم × 70 ملم × 60 ملم (8.26 بوصة × 2.76 بوصة × 2.36 بوصة) |
| الوزن التقريبي | 0.43 كجم (0.95 رطل) |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +60 درجة مئوية |
| رطوبة التشغيل | 5% إلى 95% (بدون تكاثف) |
| التركيب | على قضبان DIN EN القياسية (TS32 / TS35 × 7.5) |
| توصيل الأسلاك | أطراف براغي (أقصى قطر سلك: 2.5 مم² / AWG 14) |
| شهادات السلامة | SIL 3 (في النظام)، Class I, Division 2 (للمواقع الخطرة)، CE، TUV، UL، CSA، FM |
مجالات التطبيق
تُستخدم Honeywell FC-TSAI-1620M في أي صناعة تتطلب مراقبة تناظرية دقيقة وموثوقة ضمن نظام سلامة وظيفي.
- النفط والغاز: لأنظمة إيقاف الطوارئ (ESD)، وأنظمة كشف الحريق والغاز (F&G)، ومراقبة خطوط الأنابيب.
- البتروكيماويات والكيماويات: في العمليات التي تتضمن مواد خطرة وتتطلب مراقبة صارمة لدرجة الحرارة والضغط والتدفق.
- محطات توليد الطاقة: لمراقبة المعايير الحيوية في إدارة الغلايات، وإدارة التوربينات، وأنظمة الحماية.
- التعدين: في أنظمة المراقبة والتحكم لضمان سلامة العمليات.
- معالجة المياه والصرف الصحي: في التطبيقات التي تتطلب مراقبة دقيقة لمستويات السوائل والتدفق والضغط.
- التصنيع العام: في العمليات التي تتطلب مستويات عالية من السلامة، مثل التحكم في آلات المعالجة.
منتجات ذات صلة
تعمل Honeywell FC-TSAI-1620M كجزء لا يتجزأ من نظام Honeywell Safety Manager أو أنظمة تحكم أخرى. إليك بعض المنتجات التي تُستخدم عادةً معها:
- وحدة الإدخال التناظري الآمنة (SAI-1620m): الوحدة الرئيسية التي تتلقى الإشارات المعالجة من FC-TSAI-1620M.
- وحدات التحكم في نظام Safety Manager (مثل Quad Processor Pack): العقل المدبر للنظام الذي يعالج بيانات الإدخال.
- أجهزة الاستشعار التناظرية الميدانية: مثل مستشعرات الضغط، ودرجة الحرارة، والتدفق، ومستويات السوائل التي توفر الإشارة 4-20mA أو 0-5V.
- كابلات التوصيل البيني للنظام (SICC): الكابلات التي تربط FTA بوحدة I/O الأساسية.
- وحدات تزويد الطاقة (Power Supply Units): لتوفير الطاقة لنظام Safety Manager والوحدات المرتبطة به.
- هياكل التركيب (Racks/Chassis): التي تستضيف وحدات FTA ووحدات I/O الأخرى.
إذا كان لديك أي أسئلة أخرى حول هذه الوحدة أو كيفية دمجها في نظامك، فلا تتردد في طرحها!
