وصف موجز للمنتج

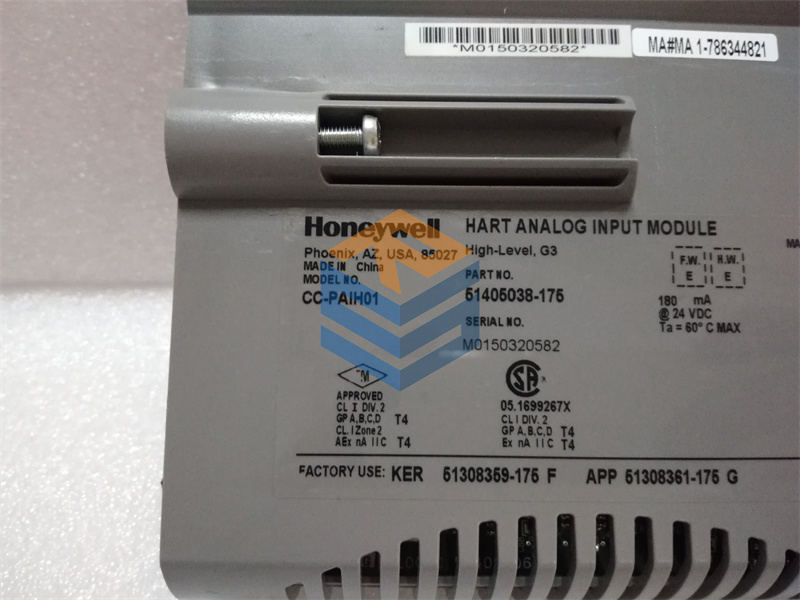

Honeywell CC-PAIH01 (رقم الجزء: 51405038-175) هي وحدة إدخال تناظري عالية المستوى (High-Level Analog Input Module) تتميز بقدرة HART (Highway Addressable Remote Transducer). تم تصميم هذه الوحدة لجمع ومعالجة الإشارات التناظرية عالية المستوى (مثل 4-20mA و0-20mA، و±10V) من مختلف الأجهزة الميدانية الذكية وغير الذكية (مثل أجهزة قياس درجة الحرارة والضغط والتدفق) في البيئات الصناعية. تُعد جزءًا لا يتجزأ من نظام Honeywell Experion® PKS ووحدات التحكم C-Series I/O (مثل C300)، وتوفر دقة عالية (16-bit resolution)، وعزلًا قويًا بين القنوات، وتشخيصات ذاتية متقدمة، ودعمًا للتبديل الساخن والتكرارية لضمان الموثوقية القصوى في تطبيقات التحكم في العمليات.
- نوع المنتج: وحدة إدخال تناظري عالية المستوى مع HART (High-Level Analog Input Module with HART)
- الشركة المصنعة: Honeywell
- رقم الموديل: CC-PAIH01
- رقم الجزء: 51405038-175
- الوظيفة الأساسية: استقبال ومعالجة الإشارات التناظرية من أجهزة الاستشعار الميدانية، ودعم الاتصال الرقمي HART.
- التوافق: أنظمة Honeywell Experion® PKS، وحدات التحكم C-Series I/O (مثل C300).
- الميزات: 16 قناة (مع دعم مدخلات تفاضلية في بعض القنوات)، دعم 4-20mA / 0-20mA / ±10V، دقة 16 بت، عزل قناة بقناة (1500 VAC)، دعم بروتوكول HART 7 (نقطة-بنقطة ومتعدد النقاط)، قابلية التبديل الساخن والتكرارية، تشخيصات ذاتية.
وصف المنتج التفصيلي
في قلب أنظمة التحكم الصناعية الحديثة، تكمن الحاجة إلى جمع بيانات دقيقة وموثوقة من عدد لا يحصى من المستشعرات الميدانية. هذا هو الدور الذي تلعبه Honeywell CC-PAIH01 51405038-175. هذه الوحدة هي بمثابة “مستقبل” بيانات العمليات، حيث تقوم بجمع إشارات تناظرية عالية المستوى من أجهزة مثل مستشعرات درجة الحرارة والضغط والتدفق والمستوى، وتوصيلها إلى نظام التحكم (مثل وحدة التحكم C300 في Experion PKS). ما يميزها بشكل خاص هو قدرتها على دعم HART communication، مما يعني أنها لا تقوم فقط بقراءة الإشارة التناظرية التقليدية، بل يمكنها أيضًا استخراج البيانات الرقمية من الأجهزة الذكية المتوافقة مع HART، مما يوفر معلومات تشخيصية وتكوينية قيمة.
تخيل مصنعًا لإنتاج المواد الكيميائية حيث يتم مراقبة مئات المتغيرات. تقوم أجهزة الاستشعار بإرسال إشارات تناظرية (على سبيل المثال، 4-20mA لتمثيل درجة حرارة معينة). تستقبل وحدة CC-PAIH01 هذه الإشارات بدقة 16 بت، مما يضمن أعلى مستوى من الدقة. ولكن الأمر لا يتوقف عند هذا الحد؛ بفضل قدرة HART، يمكن لمهندسي التشغيل والصيانة الوصول إلى معلومات إضافية من الجهاز (مثل معلومات معايرة المستشعر، أو حالة التشخيص، أو متغيرات متعددة) دون الحاجة إلى الذهاب فعليًا إلى موقع الجهاز في الحقل. هذا يوفر وقتًا وجهدًا كبيرين في استكشاف الأخطاء وإصلاحها والمعايرة. لقد شهدت بنفسي كيف أن هذه القدرة على التواصل الرقمي المدمج تُحدث ثورة في كفاءة الصيانة وتشخيص الأعطال.
من وجهة نظر مهندس الأتمتة، توفر Honeywell CC-PAIH01 مجموعة واسعة من الميزات التي تضمن الأداء المتميز والموثوقية. تتميز الوحدة بعزل قوي بين القنوات (1500 VAC) ومناعة متقدمة ضد الضوضاء، مما يضمن سلامة الإشارة حتى في البيئات الصناعية القاسية. تدعم الوحدة أنواعًا متعددة من الإدخالات (4-20mA، 0-20mA، ±10V)، ويمكن تكوينها لاستقبال مدخلات تفاضلية في بعض القنوات (عادةً القنوات 13-16، بينما بعض الإصدارات الأحدث قد تدعم جميع القنوات). كما تدعم التبديل الساخن (Hot-Swappable)، مما يسمح باستبدال الوحدة أثناء تشغيل النظام دون الحاجة إلى إيقاف العملية، مما يقلل بشكل كبير من وقت التوقف عن العمل. وتساهم إمكانية التكرارية في زيادة توافر النظام، مما يجعلها مثالية للتطبيقات الحرجة التي لا يمكن تحمل أي فشل فيها.
أما من منظور مدير المصنع أو المالك، فإن الاستثمار في CC-PAIH01 هو استثمار في تحسين كفاءة التشغيل والسلامة. من خلال توفير بيانات دقيقة وغنية من الأجهزة الذكية، تمكّن الوحدة من اتخاذ قرارات تحكم أفضل، وتحسين جودة المنتج، وتقليل هدر المواد. تساهم قدراتها التشخيصية المدمجة في تقليل تكاليف الصيانة وتحديد المشاكل المحتملة قبل أن تؤدي إلى توقفات كبيرة. إنها مكون استراتيجي يسمح للمؤسسات بالاستفادة الكاملة من أجهزة المجال الذكية وتحقيق أقصى قدر من الأداء من أنظمة التحكم الخاصة بها.
الميزات الأساسية والفوائد
ما الذي يجعل Honeywell CC-PAIH01 وحدة إدخال تناظري قوية؟
- 16 قناة إدخال تناظري عالية المستوى: توفر كثافة عالية من الإدخال في وحدة واحدة، مما يوفر مساحة في خزانة التحكم.
- قدرة HART-Enabled: تدعم بروتوكول HART 7، مما يتيح الاتصال الرقمي مع الأجهزة الميدانية الذكية للحصول على بيانات تشخيصية وتكوينية إضافية.
- دقة عالية (16 بت): توفر قياسات دقيقة للغاية لمتغيرات العملية، وهو أمر بالغ الأهمية للتحكم الأمثل.
- دعم أنواع إدخال متعددة: تستقبل إشارات قياسية مثل 4-20mA، 0-20mA، و±10V، مما يجعلها متعددة الاستخدامات.
- عزل قناة بقناة (1500 VAC): يمنع تداخل الإشارة ويحمي النظام من الأعطال الكهربائية في الحقل.
- مناعة متقدمة ضد الضوضاء: لضمان استقرار الإشارة في البيئات الصناعية الصاخبة.
- قابلية التبديل الساخن (Hot-Swappable): يمكن استبدال الوحدة أثناء تشغيل النظام، مما يقلل من وقت التوقف عن العمل.
- دعم التكرارية الاختياري: يتيح تكوينًا متكررًا لزيادة توافر النظام وموثوقيته.
- تشخيصات ذاتية شاملة: تراقب صحة الوحدة والقنوات المتصلة، مما يسهل استكشاف الأخطاء وإصلاحها.
- دعم مدخلات تفاضلية: تدعم المدخلات التفاضلية في بعض القنوات (عادة 13-16)، مما يزيد من مرونة التوصيل.
- مصممة للبيئات الصناعية القاسية: قوية ومتينة لضمان الأداء على المدى الطويل.
المواصفات الفنية
| الميزة التقنية | القيمة |
|---|---|
| نوع المنتج | وحدة إدخال تناظري عالية المستوى مع HART |
| رقم الموديل | CC-PAIH01 |
| رقم الجزء | 51405038-175 |
| الشركة المصنعة | Honeywell |
| عدد القنوات | 16 قناة |
| أنواع الإدخال المدعومة | 4-20mA، 0-20mA، ±10V (قابلة للتكوين) |
| دقة التحويل (Resolution) | 16 بت (16-bit) |
| دقة (Accuracy) | ±0.1% من المقياس الكامل (fsd) |
| عزل القناة | 1500 VAC (قناة بقناة) |
| دعم HART | بروتوكول HART 7 (نقطة-بنقطة، ومتعدد النقاط) |
| مقاومة الإدخال | 250 أوم (لـ 4-20mA)، > 10M أوم (لجهد الدخل) |
| زمن الفحص (Scan Rate) | 50 مللي ثانية (MS) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية (تختلف المصادر، تحقق من الدليل الرسمي) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| رطوبة التشغيل | 5% إلى 95% (بدون تكاثف) |
| تبديد الطاقة | أقل من 20mA (نموذجي، يعتمد على تكوين القنوات) |
| جهد التشغيل | 24 VDC (عادة ما يأتي من لوحة الظهر للنظام) |
| أبعاد الوحدة (تقريبي) | 190 ملم × 69 ملم × 23 ملم (7.5 بوصة × 2.7 بوصة × 0.9 بوصة) |
| الوزن التقريبي | 0.45 كجم (1 رطل) أو 0.88 كجم (1.9 رطل) – تختلف المصادر، قد يشمل التغليف |
| عوامل الشكل | سلسلة C (تصميم معياري مع وحدة إلكترونيات و IOTA) |
| الشهادات | CE، RoHS (وغيرها من الشهادات الصناعية القياسية) |
مجالات التطبيق
أين يمكن أن تجد Honeywell CC-PAIH01 وهي تلعب دورًا محوريًا؟ في أي صناعة تتطلب مراقبة تناظرية دقيقة ومتكاملة مع الأجهزة الذكية ضمن نظام تحكم موزع.
- النفط والغاز: في محطات التكرير، وخطوط الأنابيب، ومنشآت المعالجة لمراقبة دقيقة للضغط، ودرجة الحرارة، والتدفق، ومستويات السوائل.
- البتروكيماويات والكيماويات: في مصانع التصنيع التي تتطلب قياسًا وتحكمًا دقيقًا في العمليات المعقدة والمواد الخطرة.
- محطات توليد الطاقة: لمراقبة المعلمات الحيوية في الغلايات والتوربينات وأنظمة المساعدة.
- المعادن والتعدين: في العمليات التي تتطلب مراقبة دقيقة للمعادن والمواد الخام.
- معالجة المياه والصرف الصحي: لقياس ومراقبة مستويات المياه، والتدفق، والضغط، وجودة المياه.
- التصنيع العام: في خطوط الإنتاج التي تتطلب بيانات تناظرية دقيقة للتحكم في الجودة والأداء.
منتجات ذات صلة
تعمل Honeywell CC-PAIH01 كجزء من نظام Honeywell Experion PKS الأكبر. إليك بعض المنتجات التي تعمل جنبًا إلى جنب معها:
- وحدة التحكم C300 Controller: هي وحدة المعالج الرئيسية في نظام Experion PKS التي تتلقى البيانات من CC-PAIH01.
- لوحات إنهاء الإدخال/الإخراج (IOTA – Input Output Termination Assembly): هي الوحدات المادية التي تُركّب عليها CC-PAIH01 وتوفر نقاط توصيل لأسلاك الحقل (مثل CC-TAIH01، CC-TAIX01، CC-TAIX11).
- أجهزة الاستشعار الميدانية الذكية (HART-Enabled Field Devices): مثل أجهزة قياس الضغط، ودرجة الحرارة، والتدفق التي تدعم بروتوكول HART.
- وحدات تزويد الطاقة (Power Supply Units): توفر الطاقة اللازمة لتشغيل وحدة CC-PAIH01 والنظام.
- هياكل التركيب (Racks/Chassis): التي تستضيف وحدات I/O.
آمل أن يكون هذا الوصف قد قدم لك فهمًا شاملاً لـ Honeywell CC-PAIH01 51405038-175 ودورها الحيوي كوحدة إدخال تناظري عالية المستوى مع HART في أنظمة الأتمتة الصناعية.
